MiniCal System

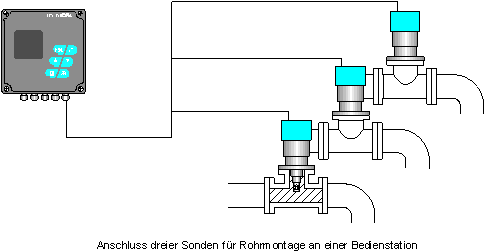

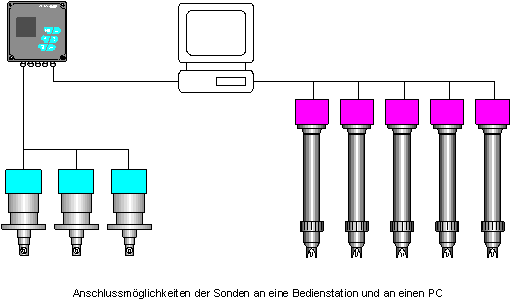

<body> <table border="0" width="90%"> <tr> <td width="100%"><p align="right"><img src="Nadler_Signet_6.jpg" alt="Nadler_Signet_6.jpg (7486 Byte)" WIDTH="128" HEIGHT="90"></td> </tr> </table> <p ALIGN="center"><strong><font size="3"><font color="#000000"><a href="index.html">Homepage </a></font>   <a href="p-prod1.htm" target="_top">Produkte</a></font><font color="#000000" size="3">   <a href="minical-sys.htm" target="_top">MiniCal System</a></strong>     <a href="mailto:office@nadler.ch"><strong>Anfrage</strong></a></font><br> <b><br> <big><big>M</big>INI<big>C</big>AL - DAS UNIVERSELLE MESS-SYSTEM</big></b></p> <p ALIGN="JUSTIFY"><small><br> </small>Dank des modularen Aufbaues, der kompakten Bauweise sowie der Messarmaturen mit digitalen Datenausgängen und der Bedienungsstation mit digitalen und analogen Ein- und Ausgängen, weist das System viele Vorteile auf:</p> <ul> <li><p ALIGN="JUSTIFY">Die Armaturen können über die Bedienungsstation beliebig kombiniert werden. An eine Bedienungsstation können bis zu drei Armaturen angeschlossen werden.</p> </li> <li>Die Messsysteme sind für viele physikalischen Grössen einsetzbar, z. B.:<ul> <li>pH/ Redox </li> <li>NH<span style="vertical-align: sub">3</span>/NH4</li> <li>Freon, Hydrazin etc. mittels Gaschromatographie</li> <li>Glykolmengenmessung mittels Refraktion</li> <li>Sauerstoff, Chlor etc. mittels Amperometrie</li> <li>Nitrate, Cyanide, Sulfide, Chloride, Fluoride, Cadmium, Natrium, Brom, Silber, Kalium,</li> <li>Calcium, Wasserhärte, Phosphat etc. mittels Titration<br> </li> </ul> </li> </ul> <p ALIGN="JUSTIFY">Das MiniCal System wurde für reibungslose und sichere Messungen auch in anspruchsvollen Medien und unter extremen Umgebungsbedingungen entwickelt. Deshalb wurde besonderer Wert auf eine wartungsarme Ausführung der Messarmaturen sowie einer problemlosen Messwertübertragung gelegt. </p> <p ALIGN="JUSTIFY">Jede Messarmatur besitzt deshalb ihre "integrierte Intelligenz" im robusten Anschlussgehäuse mit digitaler Datenübertragung. Die Elektroden werden permanent auf die Funktionstüchtigkeit überprüft und bei Sondenausführung mit automatischer Reinigung und Kalibrierung im programmierbaren Zyklus gereinigt und geeicht.</p> <p ALIGN="JUSTIFY">Messanwendungen unter härtesten Einsatzbedingungen mit Prozessapplikationen, agressive und zähflüssige Medien, verschmutzte oder hochreine Medien werden durch das MiniCal System sicher auf die zu messende physikalische Grösse untersucht.</p> <p><b> </p> <p ALIGN="CENTER">VORTEILE</p> </b><ul> <li><font SIZE="2"><p ALIGN="JUSTIFY"></font>Beliebige Armaturentypen (siehe Auswahlliste) können kombiniert und vernetzt werden.</p> </li> <li><font SIZE="2"><p ALIGN="JUSTIFY"></font>Spezielle Analysen-Methoden können durchgeführt werden.</p> </li> <li><p ALIGN="JUSTIFY">Mehrere Armaturen können mit einer Bedienungsstation, einer SPS oder direkt mit dem Leitsystem verbunden werden.</p> </li> <li><font SIZE="2"><p ALIGN="JUSTIFY"></font>Permanente Kontrolle der Elektroden und der armaturenspezifischen Parameter.</p> </li> <li><font SIZE="2"><p ALIGN="JUSTIFY"></font>Bedienungsstation und Armatur können mehrere 100 m voneinander entfernt sein (RS 485).</p> </li> <li><font SIZE="2"><p ALIGN="JUSTIFY"></font>Armatur sowie Bedienungsstation sind beide mit den Schnittstellen RS 232 / RS 485 ausgerüstet und können daher sehr einfach an PC/SPS/Leitsystem angeschlossen werden.</p> </li> <li><font SIZE="2"><p ALIGN="JUSTIFY"></font>Ein Ausbau einer Anlage mit zusätzlichen Armaturen ist jederzeit möglich.</p> </li> <li><font SIZE="2"><p ALIGN="JUSTIFY"></font>Jede Armatur hat einen integrierten Temperaturfühler, dieser kompensiert automatisch die Temperatureinflüsse. </p> </li> <li><font SIZE="2"><p ALIGN="JUSTIFY"></font>Sämtliche Übertragungsprobleme mit Kabeln und Steckern entfallen (digitale Datenübertragung)</p> </li> <li><font SIZE="2"><p ALIGN="JUSTIFY"></font>Die Bedienung der Bedienungsstation ist dank mehrzeiliger Klartextanzeige sehr einfach, auf Tastendruck kann die gewünschte Sprache (D/E/F) gewählt werden.</p> </li> <li><font SIZE="2"><p ALIGN="JUSTIFY"></font>Die Geräte sind störsicher nach CE gebaut und servicefreundlich.</p> </li> <li><font SIZE="2"><p ALIGN="JUSTIFY"></font>Die kompakte Bauweise und die unterschiedlichen Ausführungen machen die Montage in jeder Anwendung äusserst einfach.</p> </li> </ul> <p><b><font SIZE="2"> </p> <p ALIGN="JUSTIFY"></font><font size="3">Allgemeine Beschreibung</b></p> <p ALIGN="JUSTIFY">Bei den MiniCal Messsystemen handelt es sich um Prozessmessgeräte zur Messung von pH, Redox, verschiedenen Ionen und Temperatur unter industriellen Bedingungen. Die eingebauten Sensoren werden ständig überwacht. Einige Systeme können zudem Funktionen wie die Reinigung und die Kalibrierung der Elektroden automatisch ausführen. </p> <p ALIGN="JUSTIFY">Ein MiniCal-System besteht aus mindestens zwei Komponenten, der Bedienungsstation und einer oder mehrerer Sonden mit den Sensoren. Ein einziges Kabel verbindet eine Sonde mit der Bedienungsstation.</font><font SIZE="2"></p> <p ALIGN="JUSTIFY"> </p> <p ALIGN="JUSTIFY"><font size="3"><b>Sondenmontage</b></font></p> <p ALIGN="JUSTIFY"></font><font size="3">Die Sonde wird je nach Typ in einem Becken, an eine Rohrleitung oder an einem Reaktor montiert, sodass der Sensor in das zu messende Medium hineinragt.                      <br>                                                                                                                                                                         </font><font SIZE="2"></p> </font><font size="3"><table border="0" width="100%"> <tr> <td width="25%"><p align="center"></font><font SIZE="2"><img src="minica1.gif" alt="wpe4.gif (1873 Byte)" WIDTH="138" HEIGHT="112"></font></td> <td width="25%"><p align="center"><font SIZE="2"><img src="minica2.gif" alt="wpe2.gif (1933 Byte)" WIDTH="140" HEIGHT="99"></font></td> <td width="25%"><p align="center"><font SIZE="2"><img src="minica3.gif" alt="wpe5.gif (2174 Byte)" WIDTH="126" HEIGHT="132"></font></td> <td width="25%"><p align="center"><img src="Neuer%20Ordner/minica5.gif" alt="wpe9A.gif (1903 Byte)" WIDTH="67" HEIGHT="153"></td> </tr> <tr> <td width="25%"><p align="center"><font SIZE="2">Messung in Becken  </font></td> <td width="25%"><p align="center"><font SIZE="2">Durchflussmessung</font></td> <td width="25%"><p align="center"><font SIZE="2">Messung in Reaktor <br> seitlicher Einbau</font></td> <td width="25%"><p align="center"><font SIZE="2">Messung in Reaktor <br> Top-Entry-Einbau</font></td> </tr> </table> <p ALIGN="JUSTIFY">Der Flanschanschluss für seitlichen Einbau muss einen Winkel von mindestens 15° aufweisen. </p> <p ALIGN="JUSTIFY">Bei Sonden mit Kalibrierautomatik wird die Messkammer während der Kalibrierung und Reinigung durch einen Schiebermechanismus geschlossen. Die Anschlüsse für Druckluft und Wasser befinden sich bei diesen Sonden an der Sonde selbst. Bei Sonden mit Absperrklappe kann die Sonde für Servicezwecke vom Prozessmedium getrennt werden. </p> <p ALIGN="JUSTIFY"><font SIZE="2"> </p> <p ALIGN="JUSTIFY"></font><font size="3"><b>MiniCal Bedienungsstation</b></font><font SIZE="2"></p> <p ALIGN="JUSTIFY"></font><font size="3">Die Bedienungsstation ist für Wand- und Mastmontage vorgesehen. Auf einer komfortablen Bedienungseroberfläche werden die Messwerte dargestellt. Über eine Tastatur können die verschiedenen Funktionen der Sonde ausgelöst und die Systemeinstellungen verändert werden. Die Bedienerführung erfolgt über selbsterklärende Symbole und Klartext. An eine Bedienungsstation können bis zu drei Sonden (auch verschiedenen Typs) angeschlossen werden. </font><font SIZE="2"></p> <p ALIGN="JUSTIFY"> </p> <p ALIGN="CENTER"><img SRC="Image4.gif" WIDTH="485" HEIGHT="251"></p> <p ALIGN="JUSTIFY"> </p> <p ALIGN="JUSTIFY"> </p> <p ALIGN="JUSTIFY"></font><font size="3">In der Bedienungsstation befinden sich die Anschlüsse für die Stromversorgung des Systems, für externe Schreiber, Grenzwert- und Alarmkontakte, Dosierpumpen / Ventile sowie für digitale Datenerfassungssysteme. </font><font SIZE="2"></p> <p ALIGN="JUSTIFY"> </p> <p ALIGN="JUSTIFY"> </p> <p ALIGN="CENTER"><img SRC="Image5.gif" WIDTH="510" HEIGHT="299"></p> <p ALIGN="JUSTIFY">Die Sonden können auch direkt an einen PC oder an eine SPS angeschlossen werden (max 30 Sonden). In diesem Fall ist eine externe Stromversorgung notwendig.</font> </p> <p><font color="#000000"><small>Nadler</small> <small>Chemische Analysentechnik </small><br> <small>Ifangstrasse 23</small><br> <small>CH-9524 Zuzwil           </small></font></p> <p style="line-height: 16px"><font color="#000000"><small>Tel: 071 944 20 78 </small><br> <small>Fax: 071 944 37 78</small><br> <small>e-mail: office@nadler.ch</small></font></p> </body>
